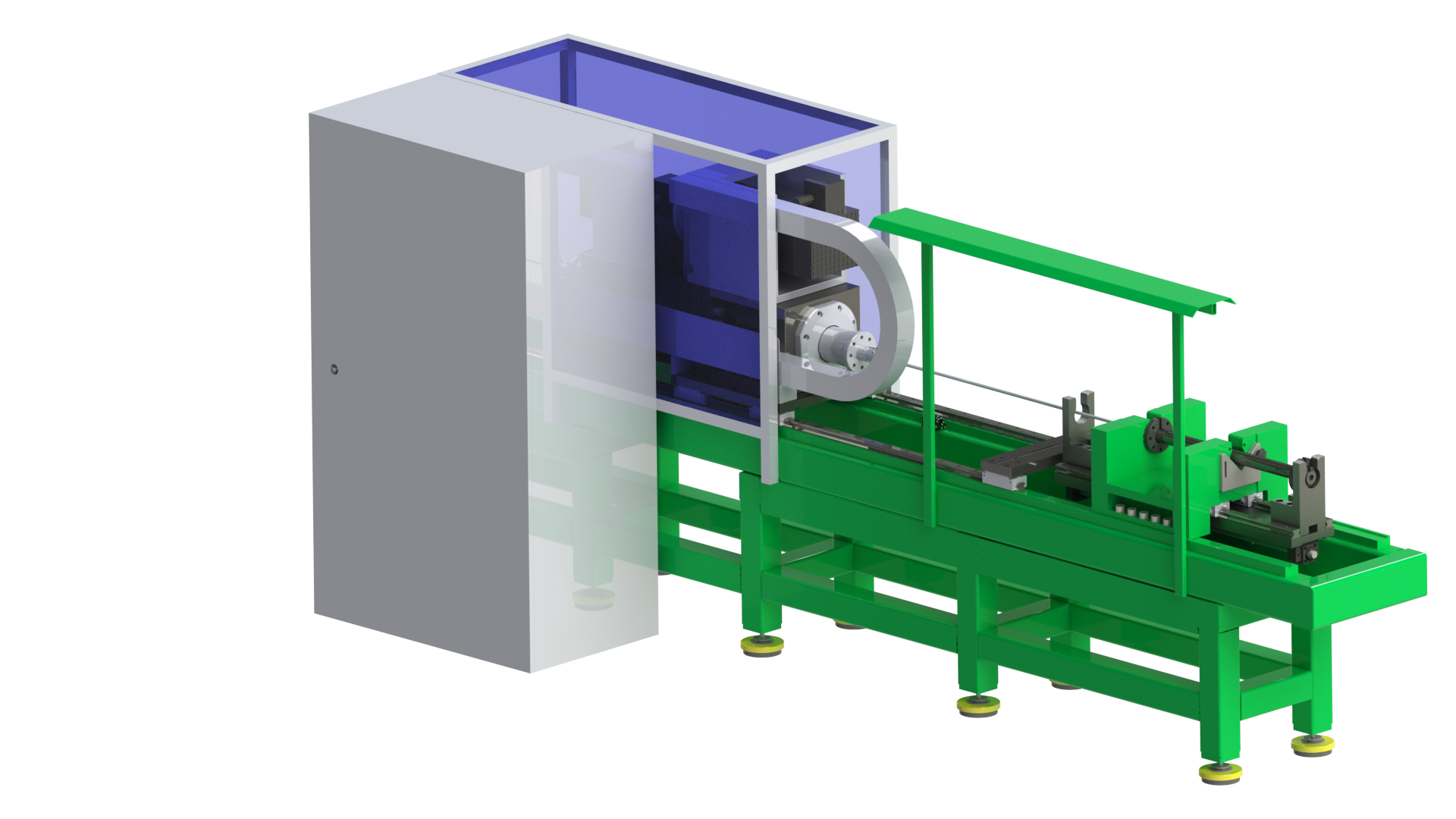

Специальный станок для дорнирования канала СДКС-01
Специальный станок для дорнирования канала СДКС-01 предназначен для профилирования канала ствола протягиванием дорна. Втулки конусные, копир и патрон выбираются в соответствии с обрабатываемой заготовкой. Станок представляет собой полуавтомат с автоматическим и ручным режимами обработки и ручной загрузкой заготовок и инструмента
Профилирование канала протяжкой.
В зависимости от диаметра заготовки и шага нарезов оператор устанавливает на станок конусные втулки и копир с соответствующим шагом. Далее оператор устанавливает заготовку в конусные втулки и зажимает ее при помощи подвижного кронштейна. Затем оператор вставляет инструмент в канал заготовки и протягивает его так, чтобы хвостовик инструмента выступал из канала заготовки. Оператор подает копир вперед и фиксирует хвостовик инструмента в специальном фиксаторе. Далее оператор нажимает и удерживает кнопку пуск и запускается процесс обработки. После того как дорн выйдет из заготовки, оператор отпускает кнопку Пуск. Процесс обработки завершен.
- Специальный станок для дорнирования канала
- Паспорт
- Руководство по эксплуатации
- Комплект твердосплавных дорнов для профилирования канала для каждого калибра
- Комплект копиров
- Комплект конусных втулок
- Система смазки дорнов
| Характеристики оборудования | Ед. изм. | Величина |
| Конструкция станка | — | Горизонтальная компоновка. |
| Метод дорнирования канала ствола на станке | — | Дорнирование при вращении инструмента. |
| Количество одновременно обрабатываемых заготовок | шт | 1 |
| Максимальное усилие дорнирования | кН | 80 |
| Материал обрабатываемых заготовок | — | Конструкционные стали; углеродистые, легированные, нержавеющие (группы обрабатываемых материалов по ISO: P, M) |
| Условия эксплуатации: — Вид климатического исполнения по ГОСТ 15150-69 — категория размещения изделия по ГОСТ 15150-69 | У
4 | |
| Высота центров над полом | мм | 1005 |
| Ход инструмента | мм | 1500 |
| Длина обрабатываемых заготовок | мм | 500-1100 |
| Наружный диаметр обрабатываемых заготовок | мм | 12 — 45 |
| Внутренний диаметр обрабатываемых заготовок | мм | 4-20 |
| Подача инструмента (рабочая) | м/мин | 0,5 |
| Подача инструмента (холостая) | м/мин | 1,05 |
| Тип линейной передачи | — | Гидроцилиндр |
| Смена инструмента | — | Ручная |
| Общая потребляемая мощность, не более | кВт | 7 |
| Габариты станка: Длина х Ширина х Высота | мм | 6525 х 2336 х 1238 |
| Масса станка, ориентировочно | кг | 1200 |
