Одношпиндельный станок для глубокого сверления с ЧПУ: RAPIRA SGS-01/02 Усиленный

Одношпиндельный станок для глубокого сверления с ЧПУ: RAPIRA SGS-01/02 Усиленный
Одношпиндельный станок для глубокого сверления с ЧПУ: RAPIRA SGS-01/02 Усиленный
Одношпиндельный станок для глубокого сверления с ЧПУ: RAPIRA SGS-01/02 Усиленный
Одношпиндельный станок для глубокого сверления с ЧПУ: RAPIRA SGS-01/02 Усиленный
Одношпиндельный станок для глубокого сверления с ЧПУ: RAPIRA SGS-01/02 Усиленный
Одношпиндельный станок для глубокого сверления с ЧПУ: RAPIRA SGS-01/02 Усиленный
Одношпиндельный станок для глубокого сверления с ЧПУ: RAPIRA SGS-01/02 Усиленный
Одношпиндельный станок для глубокого сверления с ЧПУ: RAPIRA SGS-01/02 Усиленный
Описание и принцип работы

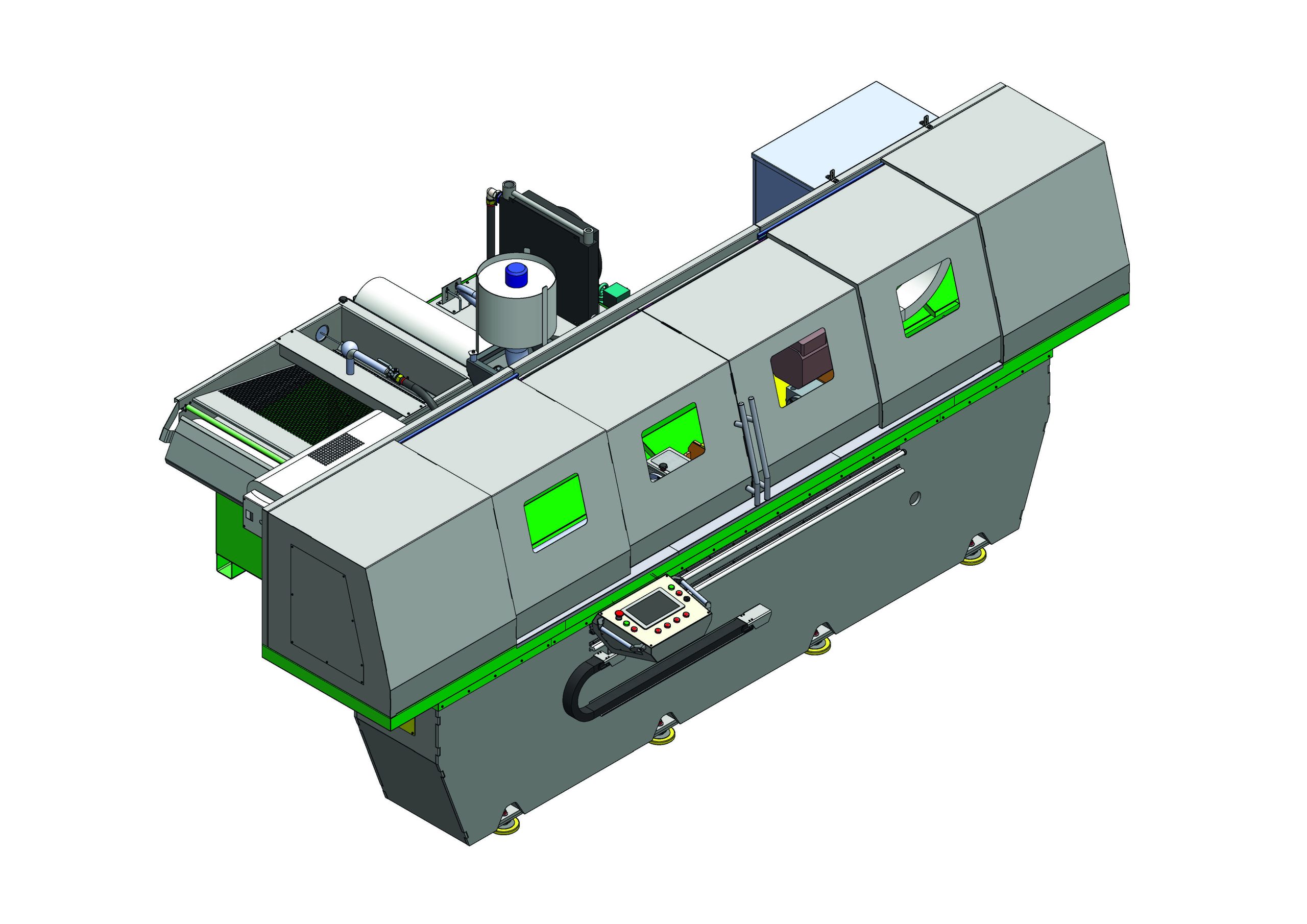

Модификация станка для глубокого сверления RAPIRA SGS-01/02 используется для сверления глубоких отверстий пушечными однолезвийными сверлами в цилиндрических заготовках длиной до 1000 мм. Спроектирована на основе базовой модели станка RAPIRA SGS-01. Особенность данной модификации – усиленные шпиндельные модули заготовки и инструмента для обработки деталей с наружным диаметром до 150 мм и диаметров сверления до 35 мм.

Увод сверла при диаметре сверления до 14,5 мм — ≤0,02/100 мм.

Увод сверла при диаметре сверления от 14,5 мм — ≤0,03/100 мм.

Станок одношпиндельный.

Станок позволяет обрабатывать конструкционные стали, углеродистые, легированные, нержавеющие, жаропрочные, а также цветные и титановые сплавы твердостью от 15 до 40 по шкале Роквелла (HRC).

Более 75% деталей и узлов станка российского производства

Каталог оборудования для глубокого сверления и растачивания

Комплектация
  • Станок глубокого сверления RAPIRA SGS-01/02
  • Система крепления заготовки (Трехкулачковый самоцентрирующий патрон)
  • Система поддержки инструмента (буксируемые люнеты) - 3 шт
  • Система поддержки заготовки (люнеты) – 2 шт
  • Система стружкоудаления (немагнитный ленточный транспортер)
  • Система очистки (ленточный фильтр) и подачи СОЖ
  • Охладитель СОЖ воздушного типа
  • Защитное ограждение (Кабинет)
  • Пакет стартовой оснасткиПакет стартовой оснастки (пассивный шпиндель, зажимной конус, люнетная и кондукторная втулки, ружейное сверло)
  • Комплект виброопор для установки станка
  • Комплект ручных инструментов для обслуживания станка
  • СОЖ (Масло) для сверления
  • Документация на русском языке (Паспорт, Руководство по эксплуатации, Руководство оператора)
Дополнительные опции и комплектация
Характеристики оборудованияЕд.изм.Величина
Класс точности станка по ГОСТ 8-77П
Количество шпинделейшт1
Конструкция станкаГоризонтальная компоновка, модульный тип, возможность перемещения задней бабки
Метод обработки отверстий на станкеСистема ELB (Gundrilling): однокромочное сверление, обработка при вращении заготовки и противоположном вращении инструмента.
Материал обрабатываемых заготовокКонструкционные стали; углеродистые, легированные, нержавеющие, жаропрочные стали; цветные и титановые сплавы (группы обрабатываемых материалов по ISO: P, M, S, N)
Условия эксплуатации:

— Вид климатического исполнения по

ГОСТ 15150-69

— категория размещения изделия по

ГОСТ 15150-69

У



4

Высота центров над поломмм1135
Ход ШУ инструмента:

— с установленными люнетами

— со снятыми люнетами

мм1300

1400

Ход ШУ заготовкимм100
Максимальная глубина сверления (длина сверления на проход)мм1000
Диаметр сверления:

— min

— max

мм

5

32

Длина обрабатываемых заготовокмм500-1000
Наружный диаметр обрабатываемых заготовокмм20-150
Увод сверла при диаметре сверления до 14 мммм≤0,02/100
Увод сверла при диаметре сверления от 14 мммм≤0,03/100
Допуск по диаметрумм≤+0,1
Мощность привода инструментакВт13,5
Мощность привода обрабатываемой деталикВт5,5
Тип регулирования оборотов приводабесступенчатый
Скорость вращения инструментаОб/мин800-6000
Скорость вращения детали (контр вращение)Об/мин20-225
Подача инструмента6

— рабочая

— ускоренная

Мм/мин5-100

500

Тип линейной передачиШарико-винтовая пара
Система крепления обрабатываемой деталиСамоцентрирующий патрон, внешний конус
Система поддержки инструментаБуксируемые люнеты 3 шт.
Смена инструментаручная
Объем СОЖл1500
Насос высокого давления СОЖшт1
Давление СОЖ при подаче в зону резаниябарДо 120
Расход СОЖ при подаче в зону резаниял/мин100
Тип фильтра СОЖЛенточный бумажный фильтр 5-10 микрон
Производительность фильтра СОЖл/мин100
Система стружкоудаленияНемагнитный ленточный транспортер
Панель управленияSiemens
КонтроллерSiemens
Габаритные размеры, ДхШхВ, без системы очистки и подачи СОЖмм4600 х 1750 х 2135
Масса, ориентировочнокг3400
