Станки RAPIRA для глубокого сверления ружейными сверлами

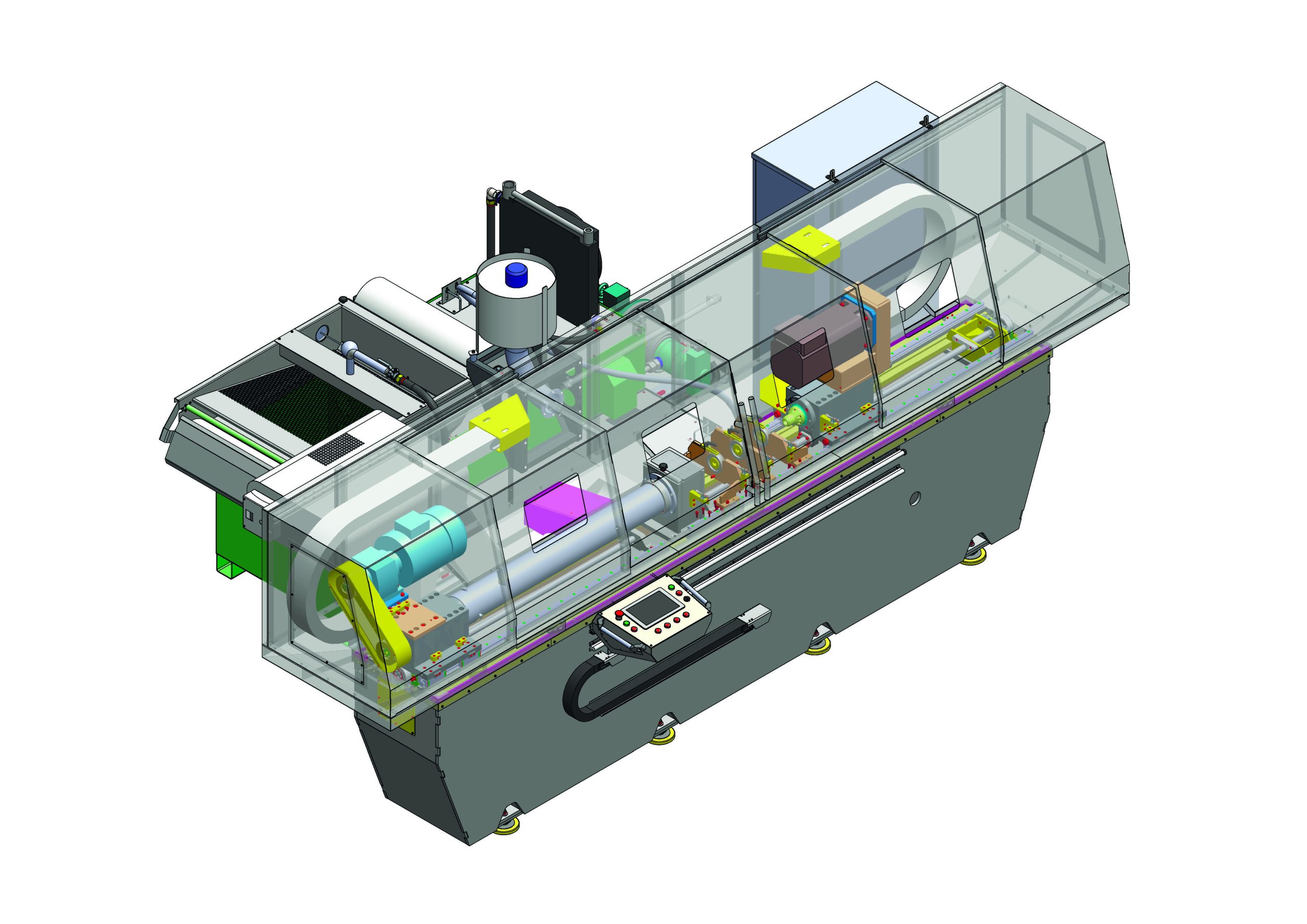

Конструкция и особенности станков RAPIRA

Станки RAPIRA для глубокого сверления ружейными сверламиКомпания ПРОФИ разрабатывает и серийно производит станки для глубокого сверления модели RAPIRA пушечными (ружейными) однолезвийными и многолезвийными сверлами. Станки предназначены для выполнения операций глубокого сверления в сплошном материале в круглых металлических заготовках твердостью от 15 до 40 по шкале Роквелла (HRC). Высверленный материал удаляется (вымывается СОЖ) через внутренний канал инструмента в виде стружки.
Станки RAPIRA для глубокого сверления ружейными сверламиСтанок позволяет обрабатывать конструкционные стали, углеродистые, легированные, нержавеющие, жаропрочные, а так же цветные и титановые сплавы (группы обрабатываемых материалов по ISO: Р, М, S, N).
Мы являемся собственником и разработчиком конструкторской и технологической документации для выпуска станков. Станки производятся согласно ТУ 28.41.22-001-88917410-2018. Предприятие-изготовитель гарантирует соответствие станков требованиям настоящих ТУ.
Станки для глубокого сверления  RAPIRA оснащаются числовым программным управлением (ЧПУ) и программируемым контроллером. ЧПУ контролирует скорость подачи и скорость вращения инструмента, скорость контрвращения обрабатываемой детали в соответствии с выбранными режимами. Процесс обработки каждой заготовки автоматизирован. Контроллер позволяет программировать основные режимы цикла сверления (центрирование, засверливание, сверление), вести «ЛОГфайла» (журнала всех событий), контролировать все основные параметры станка (давление СОЖ, предельные токи, аварийные концевики).
Конструкция станка предусматривает возможность установки на нем приборов активного контроля, блоков цифровой индикации, устройств автоматической смены обрабатываемой заготовки и прочих средств автоматизации, если это определено техническим заданием.

Экономичность и безопасность

Станок является экономичным, потребляя в рабочем режиме не более 40 КВт в час, работая от напряжения 380 В. Электрооборудование станка является безопасным, что подтверждается полученной декларацией соответствия выпускаемого оборудования по трём регламентам: «О безопасности машин и оборудования», «Электромагнитная совместимость технических средств», «О безопасности низковольтного оборудования».
Безопасность работы оператора станка обеспечивается защитным ограждением (кабинетом). Кабинет служит как предохранительное устройство от проникновения в рабочую зону станка и как защита от брызг из рабочей зоны. Кабинет оснащен раздвижными/поворотными дверями. Контроль закрытого положения осуществляется при помощи предохранительного блокирующего выключателя двери. Правила безопасной эксплуатации станка описаны в ТУ и руководстве по эксплуатации и программированию станка.
Станок является экологичным, так как система фильтрации СОЖ является замкнутой с очисткой СОЖ, не имеет сбросов и выбросов. Станок комплектуется ленточным бумажным фильтром 5-10 микрон и магнитным сепаратором.
Опционально, устанавливается система отделения масла от стружки (Центрифуга).

Модификации станков RAPIRA

Станки для обработки глубоки отверстий серии RAPIRA изготавливаются в нескольких типоразмерах:

  • RAPIRA SGS-01 (одношпиндельный, обработка до 1300 мм., диаметр сверления до 25 мм., заготовка до 50 мм.)
  • RAPIRA SGS-01/02 (одношпиндельный, обработка до 500 мм., диаметр сверления до 15 мм., заготовка до 30 мм.)
  • RAPIRA SGS-01/03 (одношпиндельный, обработка до 1300 мм., диаметр сверления до 32 мм., заготовка до 150 мм.)
  • RAPIRA SGS-01/04 (Оснащается координатным столом для сверления не цилиндирических заготовок);
  • RAPIRA SGS-02 (двухшпиндельный, обработка до 1300 мм., диаметр сверления до 25 мм., заготовка до 50 мм.)

Гарантийное и сервисное обслуживание

Гарантийный срок на станки RAPIRA — 12 месяцев с момента ввода станков в эксплуатацию. Станок может поставляться с расширенной гарантией до 24 месяцев. При этом Предприятие-изготовитель гарантирует безопасность эксплуатации станков в течение 5 лет эксплуатации до ремонта при выполнении потребителем требований, установленных в эксплуатационной документации.
Гарантийное и послегарантийное обслуживание, ремонт оборудования ООО ПРОФИ осуществляет на базе собственного сервисного центра.
