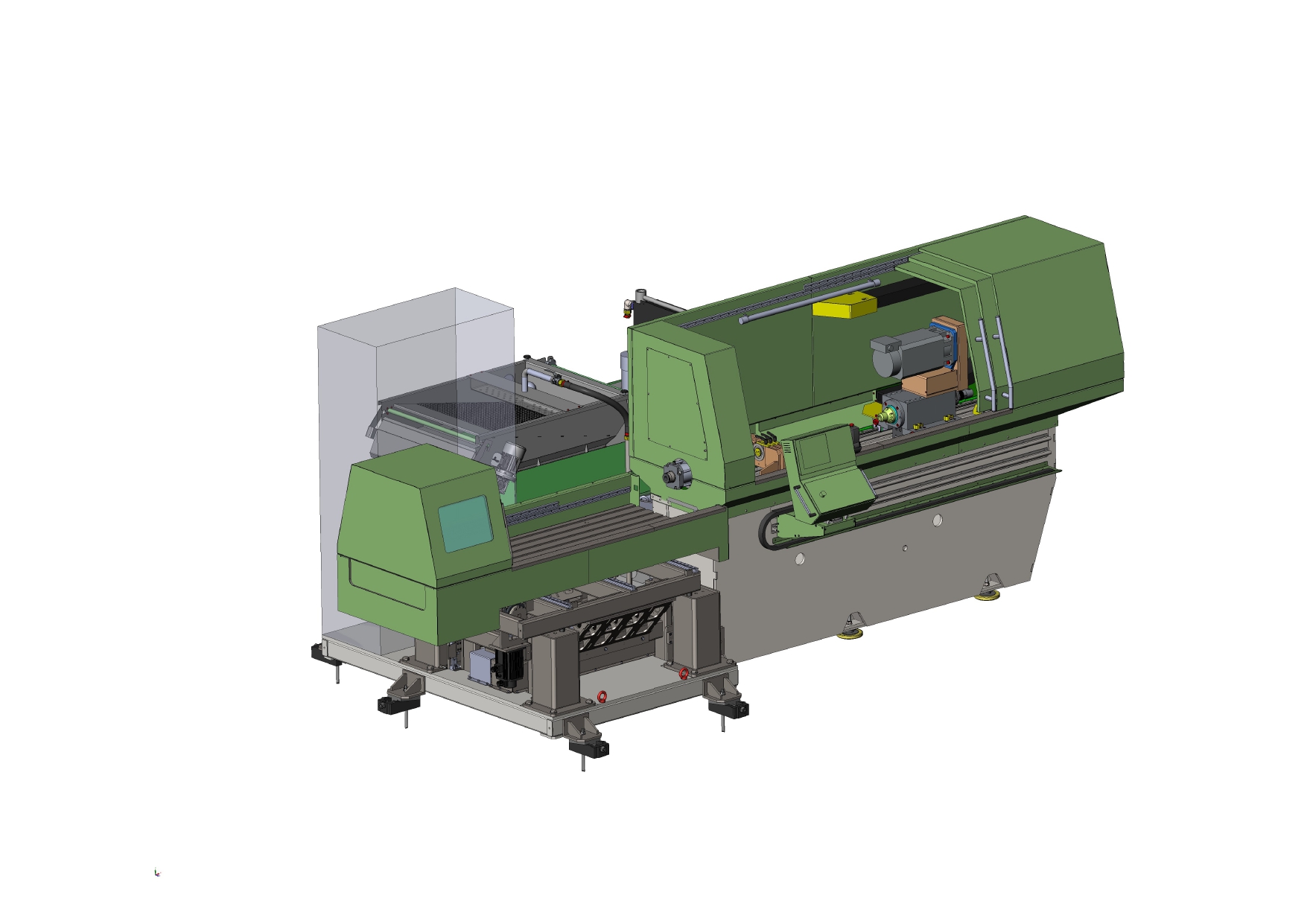

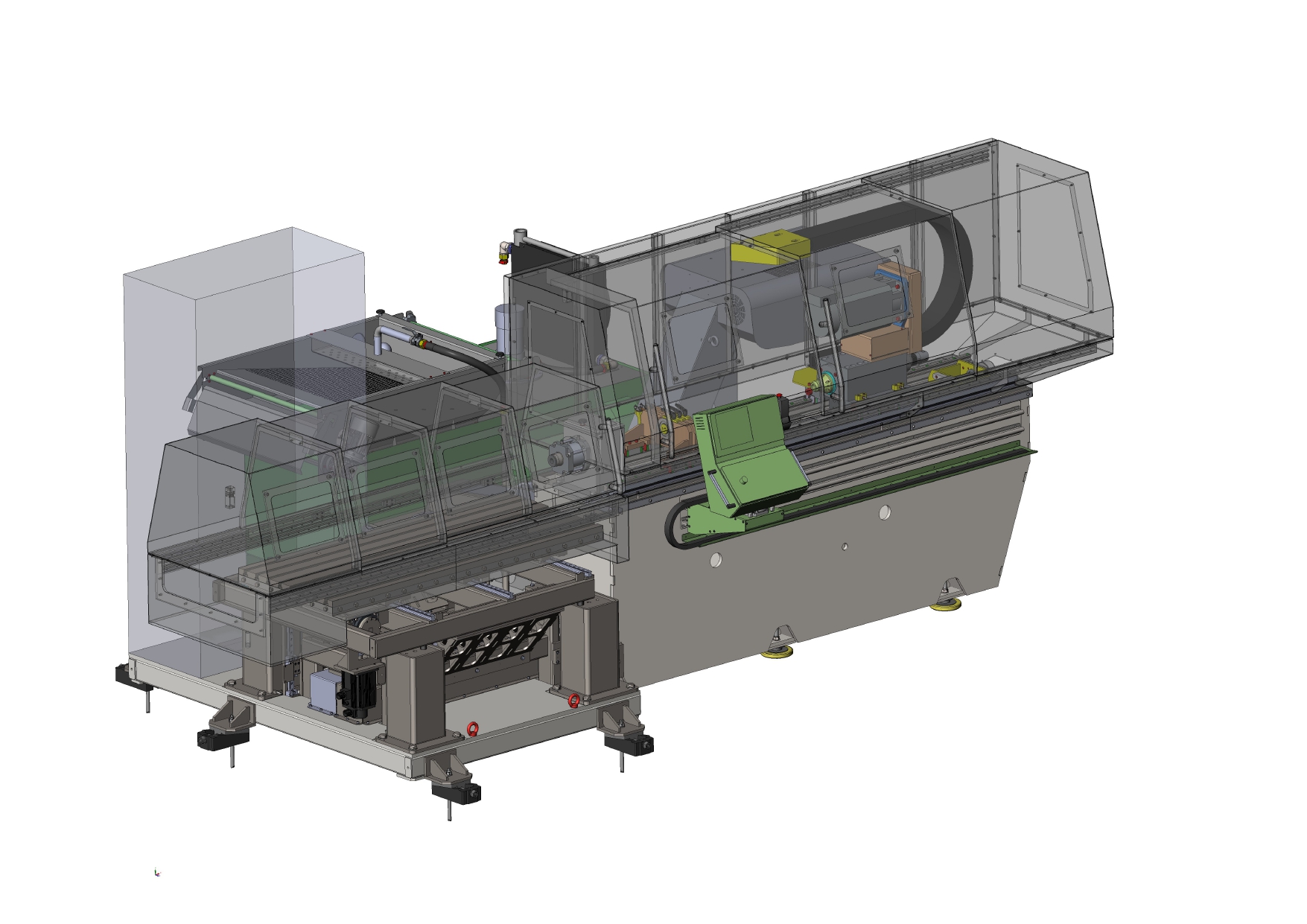

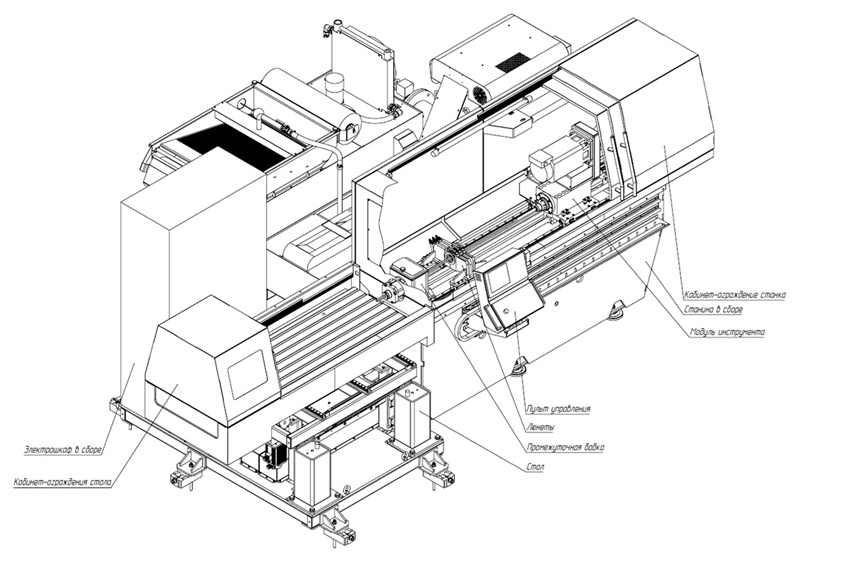

Двухшпиндельный станок для глубокого сверления с ЧПУ: RAPIRA SGS-02
Модель станка для глубокого сверления RAPIRA SGS-02 (ДВУХШПИНДЕЛЬНЫЙ) используется для сверления глубоких отверстий пушечными однолезвийными сверлами (ELB) в цилиндрических заготовках длиной до 1000 мм. (Опционально до 1300 мм.).
Станок позволяет серийно обрабатывать детали Ø до 50 мм. и диаметров сверления до 25 мм.
Увод сверла (при диаметре сверления до 14,5 мм.) ≤ 0.02/100 мм. Увод сверла (при диаметре сверления от 14,5 мм.) ≤ 0.03/100 мм.
Возможность обработки составляет до 16 деталей в час в зависимости от диаметра, длины и материала заготовки.
Станок позволяет обрабатывать конструкционные стали, углеродистые, легированные, нержавеющие, жаропрочные, а так же цветные и титановые сплавы твердостью от 15 до 40 по шкале Роквелла (HRC).
Более 75% деталей и узлов станка российского производства. Только самые ответственные элементы в станке, включая систему ЧПУ, поставляются ведущими зарубежными производителями. Это позволило добиться высокой надежности работы ключевых механизмов станка.
- Станок для глубокого сверления RAPIRA SGS-02

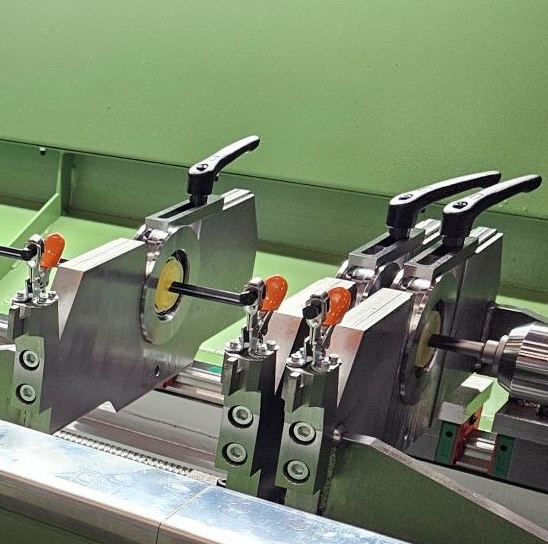

- Система поддержки инструмента (Буксируемые люнеты) - 3 шт.
- Система поддержки заготовки (люнеты)
- Система стружкоудаления (конвейер) с ленточным фильтром
- Защитное ограждение (Кабинет)
- Пакет стартовой оснастки
- Выравнивающие болты и опоры - 8 шт.
- Комплект ручных инструментов для обслуживания станка
- Документация на русском языке (Руководства по установке, эксплуатации, обслуживанию)
- СОЖ (Масло) для сверления
- Увеличение диапазона обрабатываемых длин заготовок до 1300 мм.
- Дополнительный буксируемый люнет для инструмента
- Система для отделения масла от стружки (Центрифуга)
- Система автоматического зажима заготовки (автоматические токарные патроны и люнеты)
- Чиллер для охлаждения СОЖ
- Система для удаления масляных паров из рабочей зоны станка

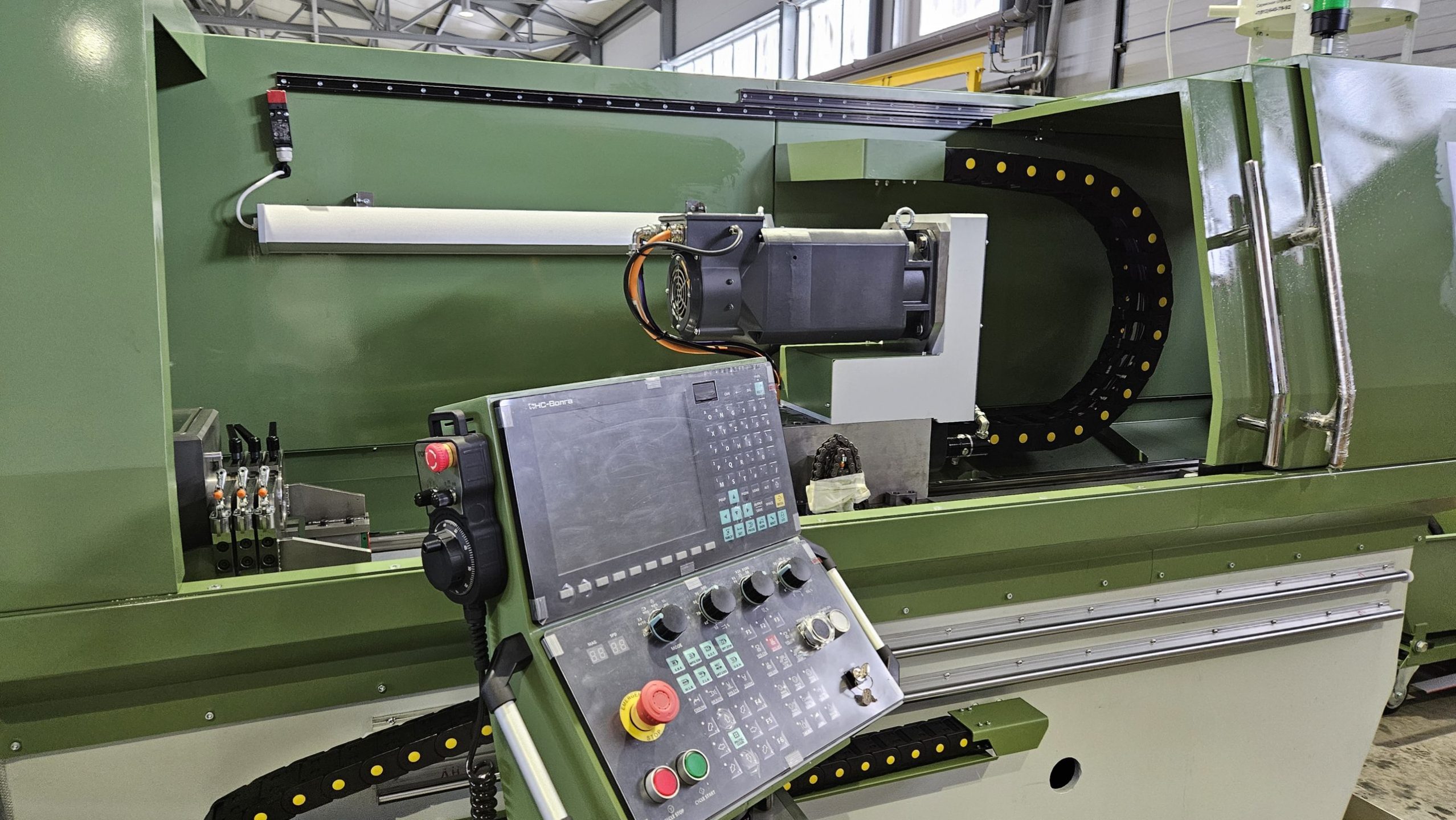

- Система ЧПУ (панель управления и контроллер) Siemens
- Ружейные (пушечные) сверла для глубокого сверления с оснасткой для обработки диаметров
- Расширенная гарантия до 24 месяца
| Характеристики оборудования | Ед.изм. | Величина |
Масса | кг. | 5000 |
Габаритные размеры (ДхШхВ) | мм. | 4800х1000х1700 |
Длина обрабатываемых заготовок | мм. | 500-1200 |
Наружный диаметр обрабатываемых заготовок | мм. | 12-45 |
Материал обрабатываемых заготовок | 50 РА ОСТ 3-98-80, 286…319 НВ, 30 ХРА ОСТ3-98-80, 50 А ОСТ 3-98-80 30 ХН2МФА, 38 ХМА | |
Материал обрабатываемых заготовок | Материал обрабатываемых заготовок по ISO (категории): Р, М. | |
Твердость HRC | 15-40 | |
Метод глубокого сверления, процесс | Сверление ружейными сверлами, ELB | |
Диаметр сверления | мм. | |
Увод сверла при диаметре сверления до 14,5 мм. | мм. | ≤ 0.02/100 |
Увод сверла при диаметре сверления от 14,5 мм. | мм. | ≤ 0.03/100 |
Допуск по диаметру | мм. | ≤ +0,1 |
Рабочее напряжение | В/Гц | 380-400/50 |
Общая потребляемая мощность | кВт | Не более 50 |
Управляющее напряжение | В | =24 |
Количество шпинделей | шт. | 2 |
Мощность привода инструмента | кВт | 5 |
Мощность привода обрабатываемой детали | кВт | 3,7 |
Тип регулирования оборотов приводов | Тип | Бесступенчатый |
Скорость вращения инструмента | об/мин | 0-5000 |
Скорость вращения детали (контрвращение) | об/мин | 20-300 |
Подача инструмента (рабочая) | мм/мин | 5-100 |
Подача инструмента (ускоренная) | мм/мин | до 500 |
Тип линейной передачи | Шарико-винтовая пара | |

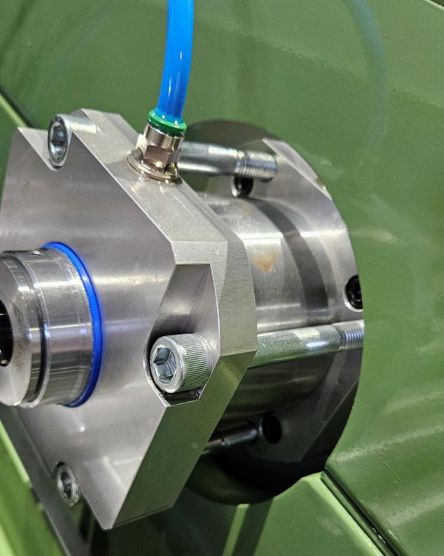

Система крепления обрабатываемой детали | Самоцентрирующийся токарный патрон, внешний конус | |
Система поддержки инструмента | Буксируемые люнеты 3 шт. (опционально 4 шт) | |
Смена инструмента | Ручная | |
Объем СОЖ | л. | 1500 |
Насос высокого давления СОЖ | шт. | 2 |
Давление СОЖ при подаче в зону резания | Bar | max. 120 |
Тип фильтра СОЖ | Ленточный бумажный фильтр 5-10 микрон | |
Производительность фильтра | л/мин | 200 |
Система стружкоудаления | Стружечный конвейер | |
Охлаждение СОЖ (чиллер) | шт. | 2 |

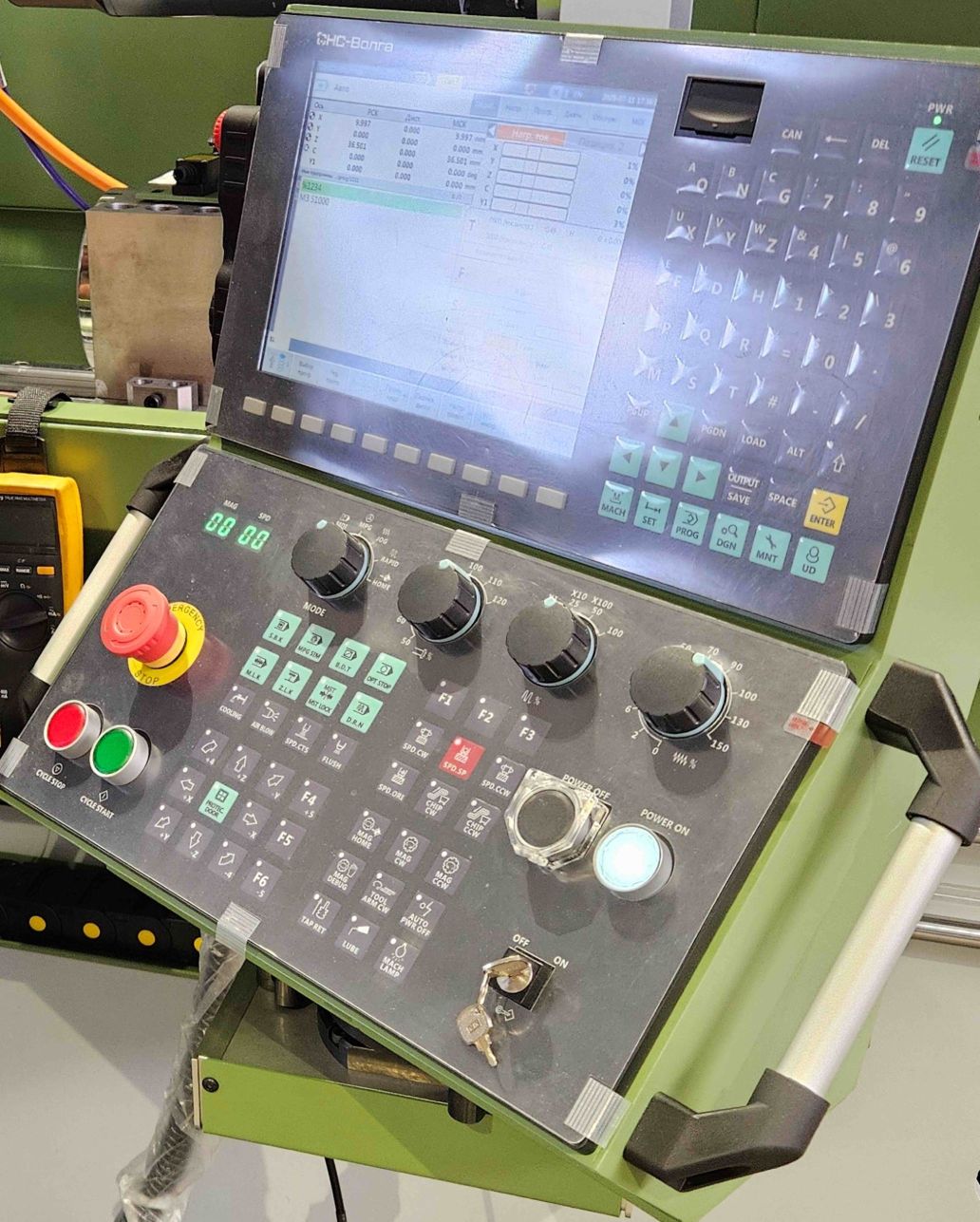

Панель управления | Delta* | |
Контроллер | Delta* |
